Gruppe 3: Sticknadel Schachtel

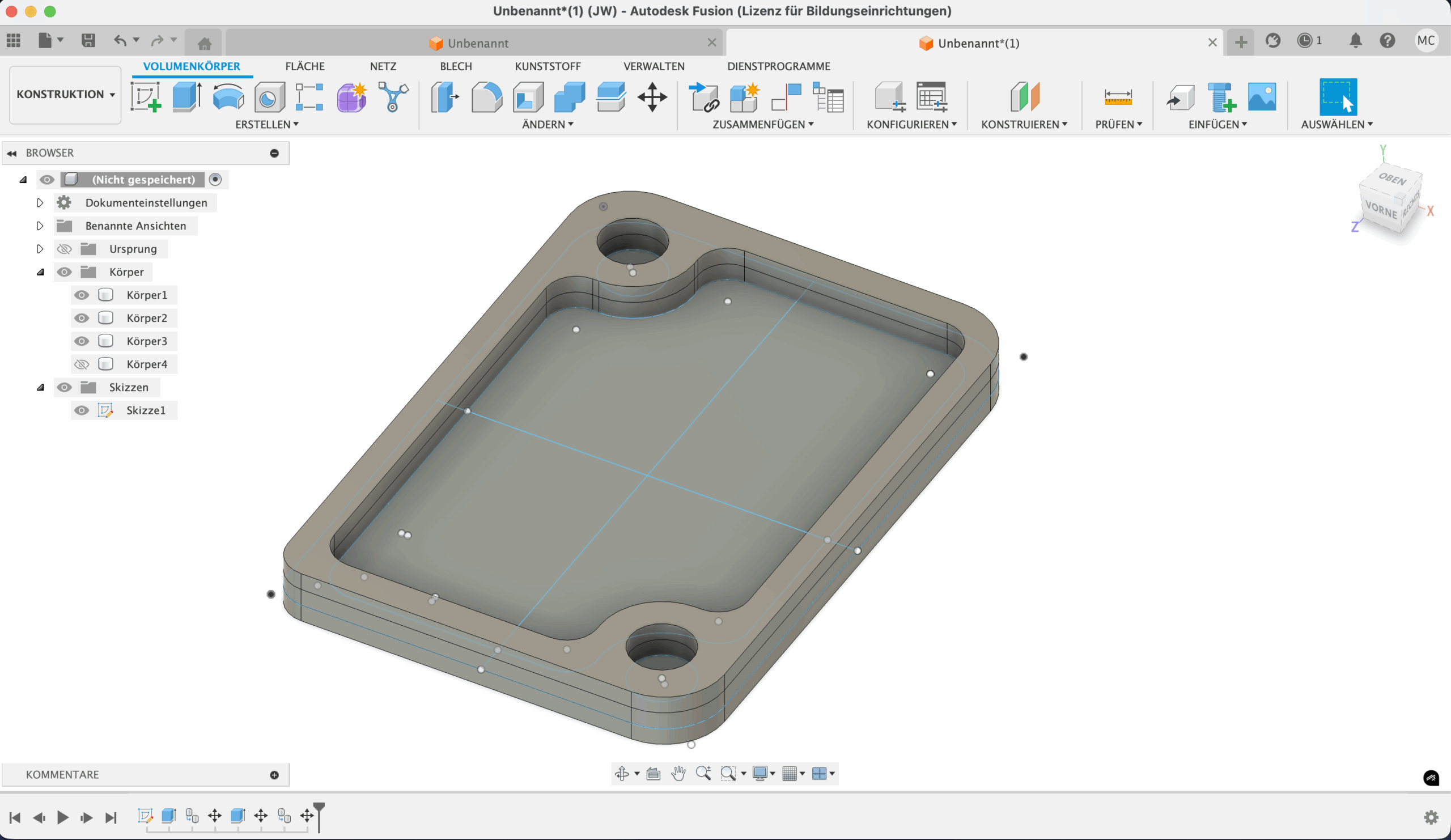

Diese Woche haben wir eine Schachtel für Sticknadeln hergestellt, inspiriert von diesem Beispiel auf Pinterest. Dafür haben wir in Fusion360 ein Modell erstellt und es in zwei Teile aufgeteilt: Innenstück und Deckel-/Bodenfläche. Zusätzlich haben wir eine svg-Datei erstellt und zwei Bilder von Katzen genommen, diese mit Photoshop freigestellt und einen Graufilter angewendet.

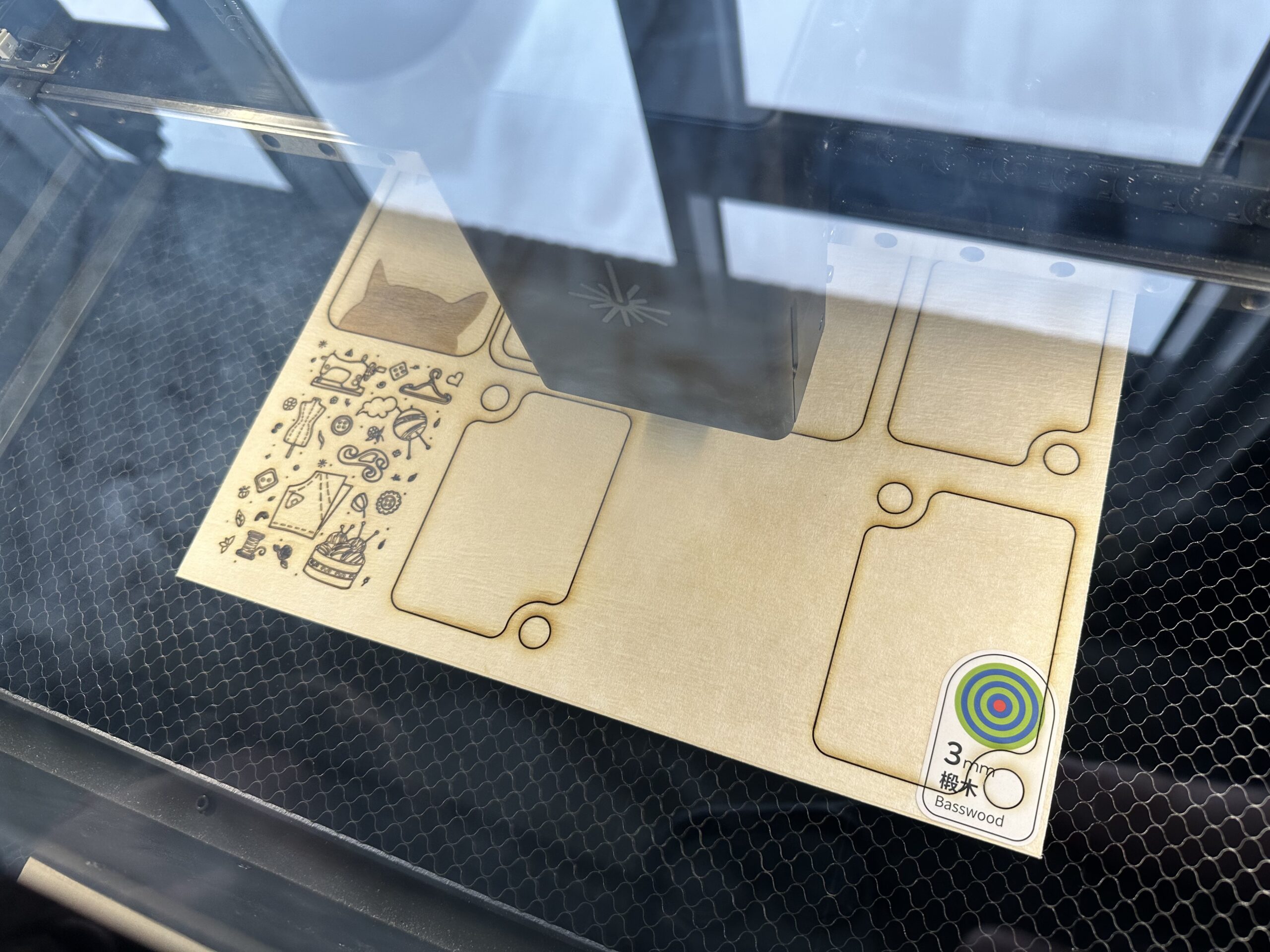

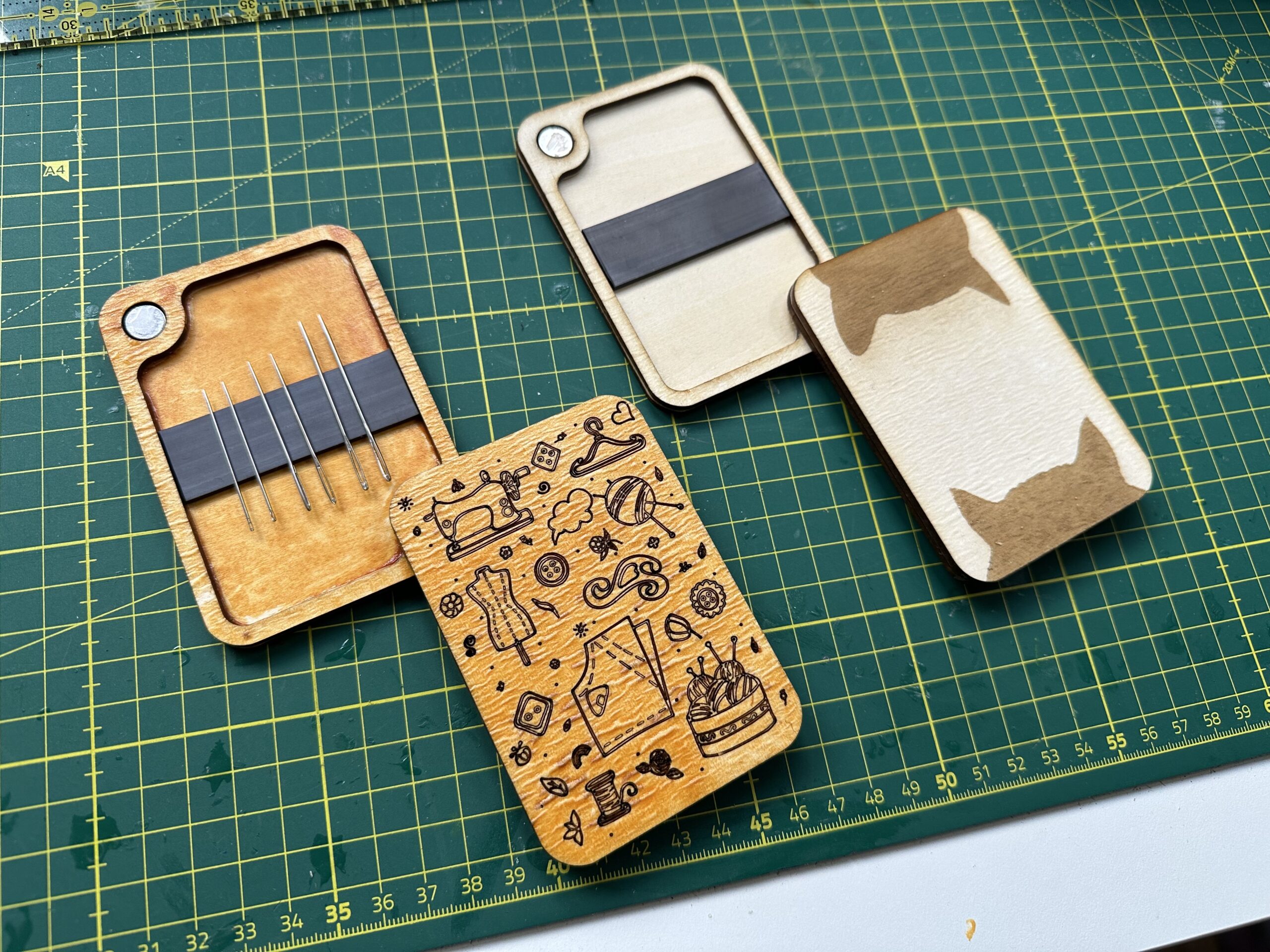

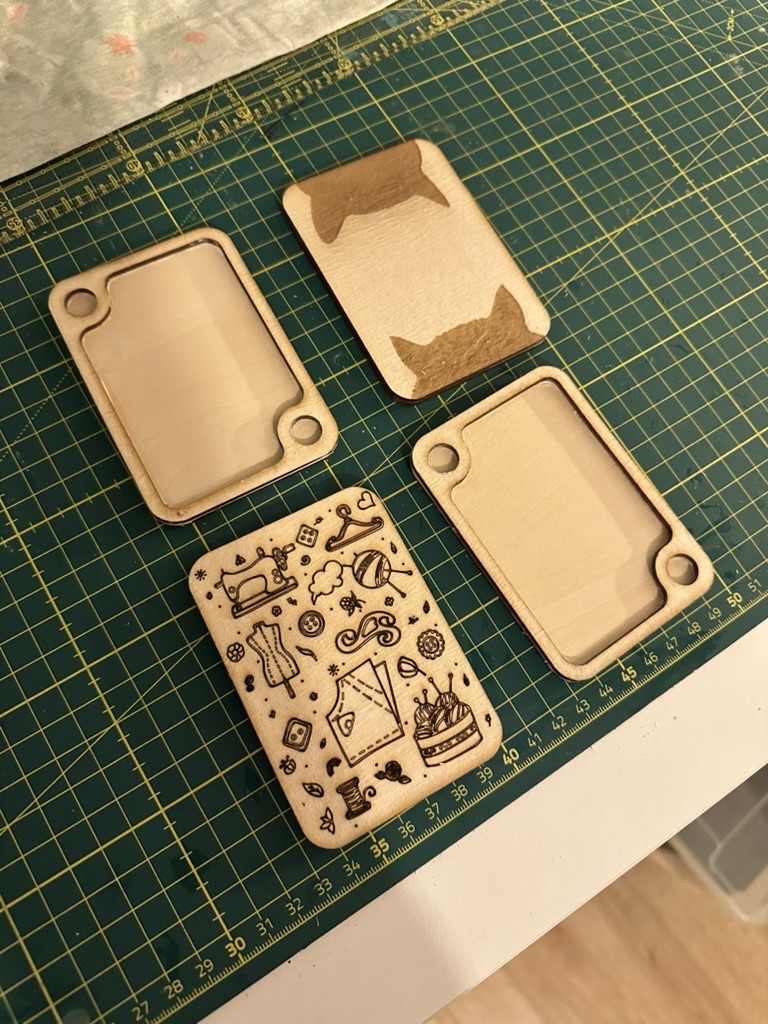

Wir haben für eine Schachtel 2 Deckel-/Bodenflächen und zwei Innenstücke gecuttet. Insgesamt haben wir das zweimal gemacht, um zwei verschiedene Versionen der Schachtel herzustellen. Jeweils eine der beiden Deckel-/Bodenflächen haben wir mit unseren vorbereiteten Dateien graviert (Power: 80, Speed: 100, 3D Modus). Als letztes haben wir alles zusammengebaut (Magneten reingeklebt, Innenstück-Flächen auf Deckel-/Bodenflächen aufgeklebt).

Learnings: Bei den Gravuren ist uns aufgefallen, dass die freigestellten Bilder leider nicht so detailreich graviert wurden, wie wir es uns erhofft haben. Des Weiteren ist uns aufgefallen, dass die Vorschau des Bretts mit Schnitt- und Gravurflächen anders ausgelegt ist, als im wirklichen Prozess. Die Abstände waren in unserem Fall sehr knapp angelegt und durch den Unterschied von Vorschau zu Gerät hat sich der tatsächliche Arbeitsbereich etwas verschoben. Auch haben wir die Holzplatte zu früh entfernt und mussten die Teile nachträglich vorsichtig rausschneiden.
