Gruppe 4: Robot Head Grid Box

Material und Methode:
Als Material wurde 4 mm starkes Holz verwendet, da es sich gut für präzise Laserschnitte eignet und saubere Kanten erzeugt. Die Box wurde mit den Abmessungen 100 mm × 30 mm × 100 mm konstruiert und in drei Reihen und drei Spalten unterteilt.
Das Design wurde über die Online-Plattform Makercase erstellt, indem die genauen Maße und die Materialstärke eingegeben wurden. Die Plattform generierte automatisch eine 3D-Vorschau und eine passende Schneidevorlage, die anschließend als SVG-Datei exportiert und in die Lasercutter-Software importiert wurde.

In der Software wurden die Schneidparameter auf eine Laserleistung von 80–90 % mit zwei Durchläufen eingestellt, um das Holz vollständig zu durchtrennen. Für die Gravur wurde eine Leistung von 40 % bei einer Geschwindigkeit von 15 mm/s und einem Durchlauf gewählt, um gleichmäßige Gravurlinien zu erzielen.

Beobachtung und Ergebnisse:
Der Schneidvorgang verlief präzise, und die Einzelteile konnten problemlos aus dem Holzrahmen gelöst und zusammengesetzt werden. Die resultierende Box war stabil, maßgenau und wies saubere Schnitt- und Gravurkanten auf.
Die exakte Eingabe der Maße in Makercase und die korrekte Wahl der Laserparameter erwiesen sich als entscheidend für ein qualitativ hochwertiges Ergebnis.

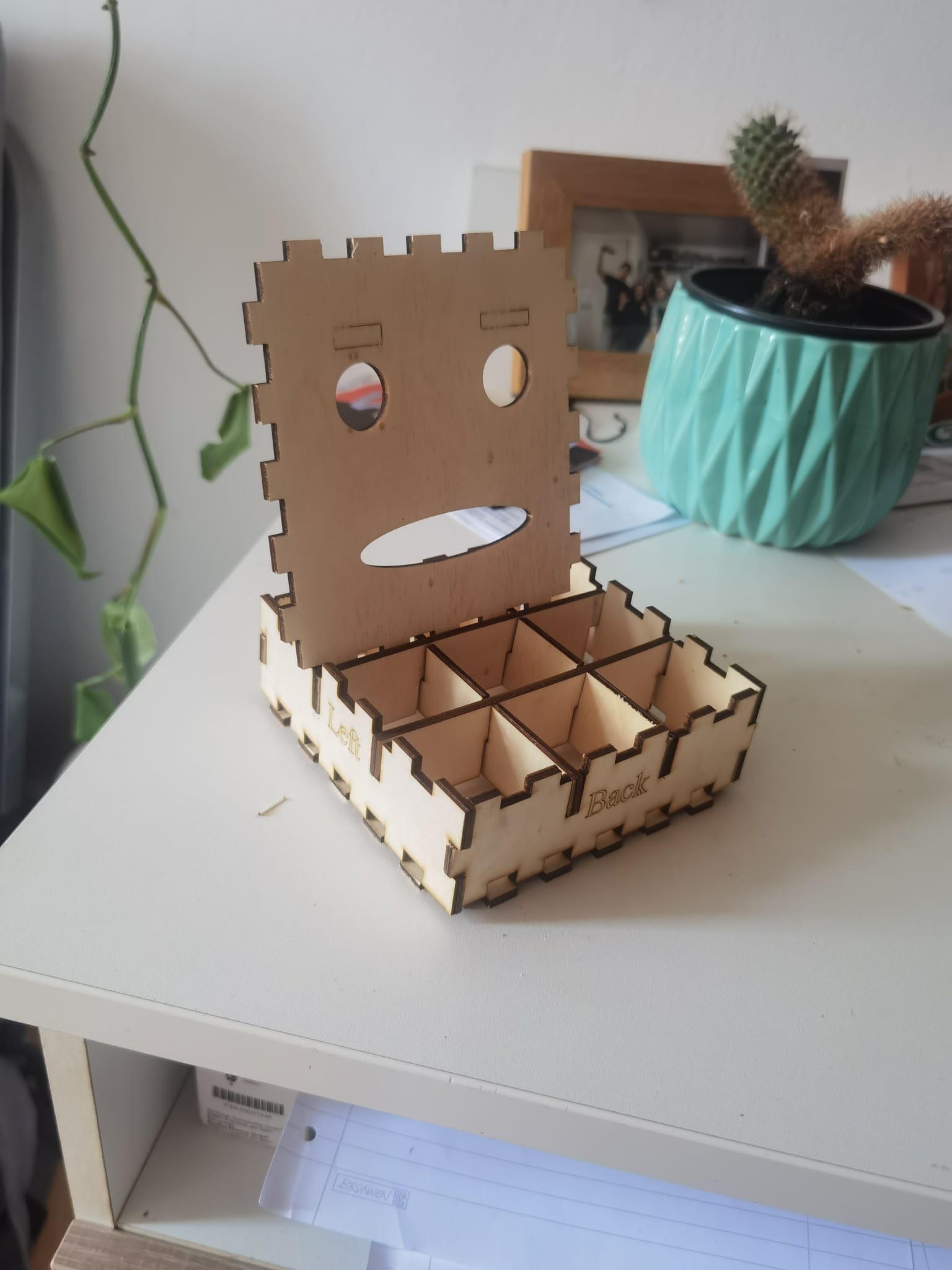

• Abbildung 1:  Zusammengebaute Holzbox nach dem Laserschneiden.

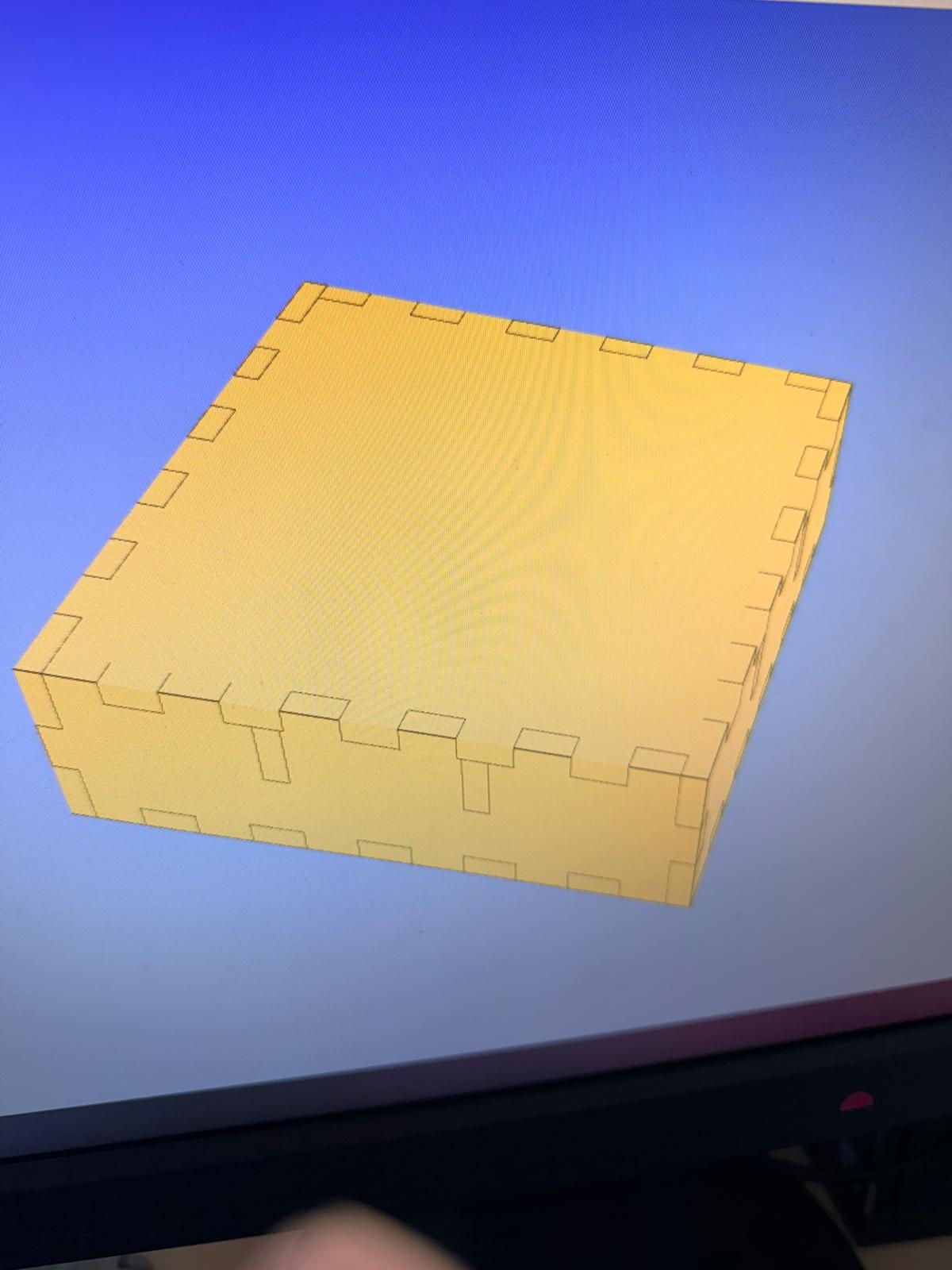

• Abbildung 2: 3D-Vorschau der Box aus der Makercase-Website.

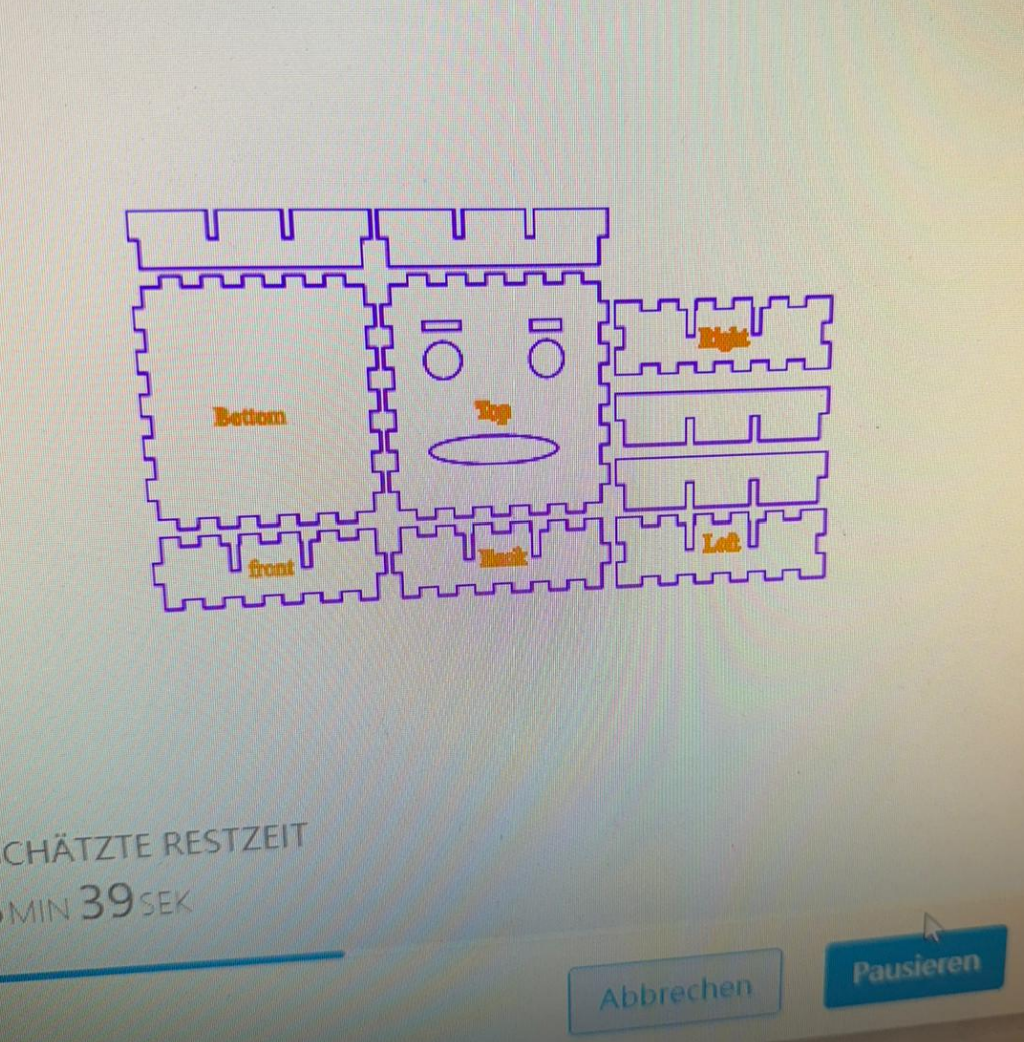

• Abbildung 3: Laser-Cutting-Design der Box in der Schneidsoftware.

• Abbildung 4: Maßzeichnung der Box (100 mm × 30 mm × 100 mm).
