Gruppe 1: Raumklimastation

Für diese Weekly Challenge sollte eine kleine Raumklimastation entstehen.

Die Technik besteht aus einem Live Mini Kit ESP32, einem Temperatur- und Feuchtigkeitssensor und einem Neopixel LED-Ring.

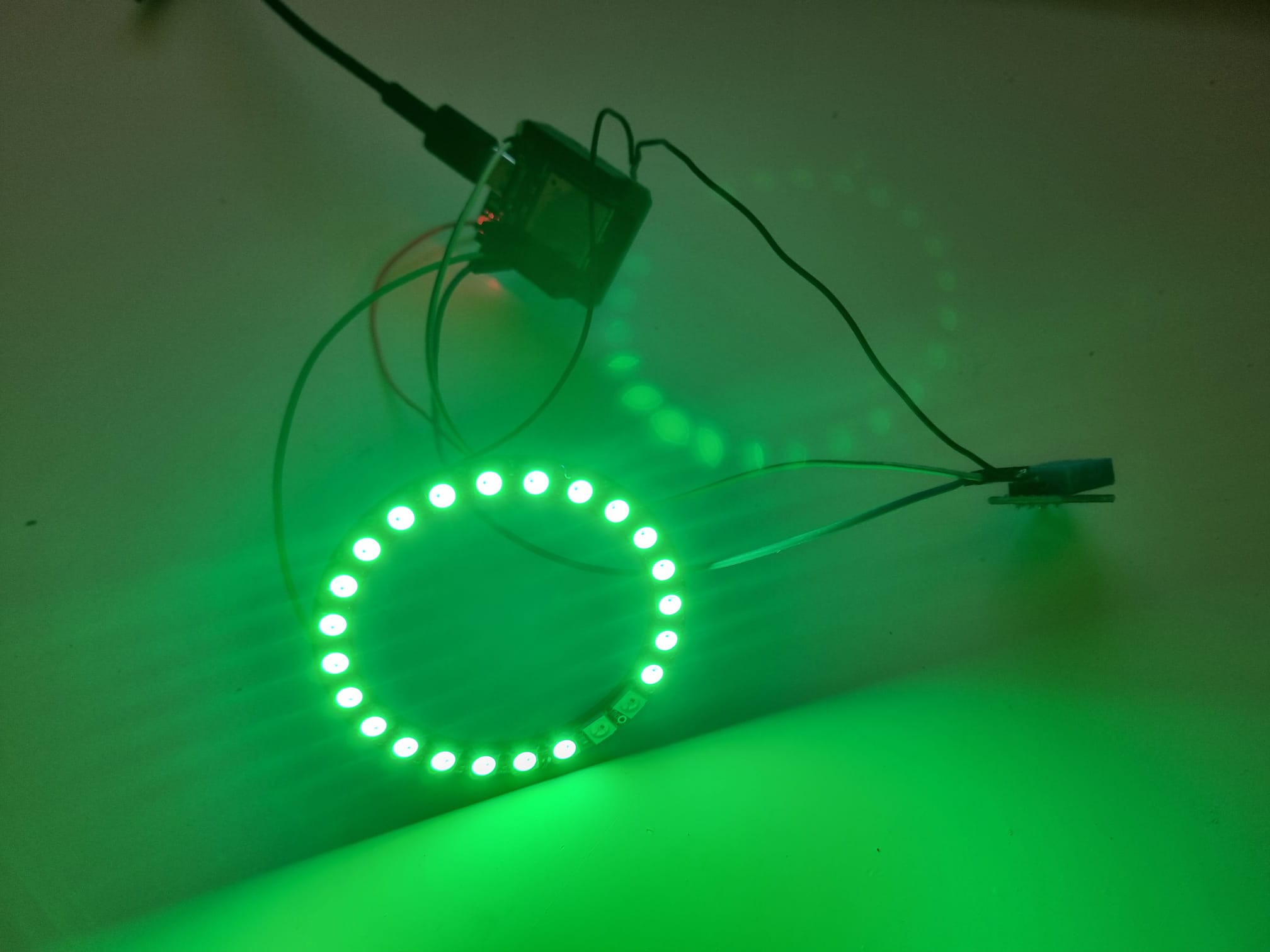

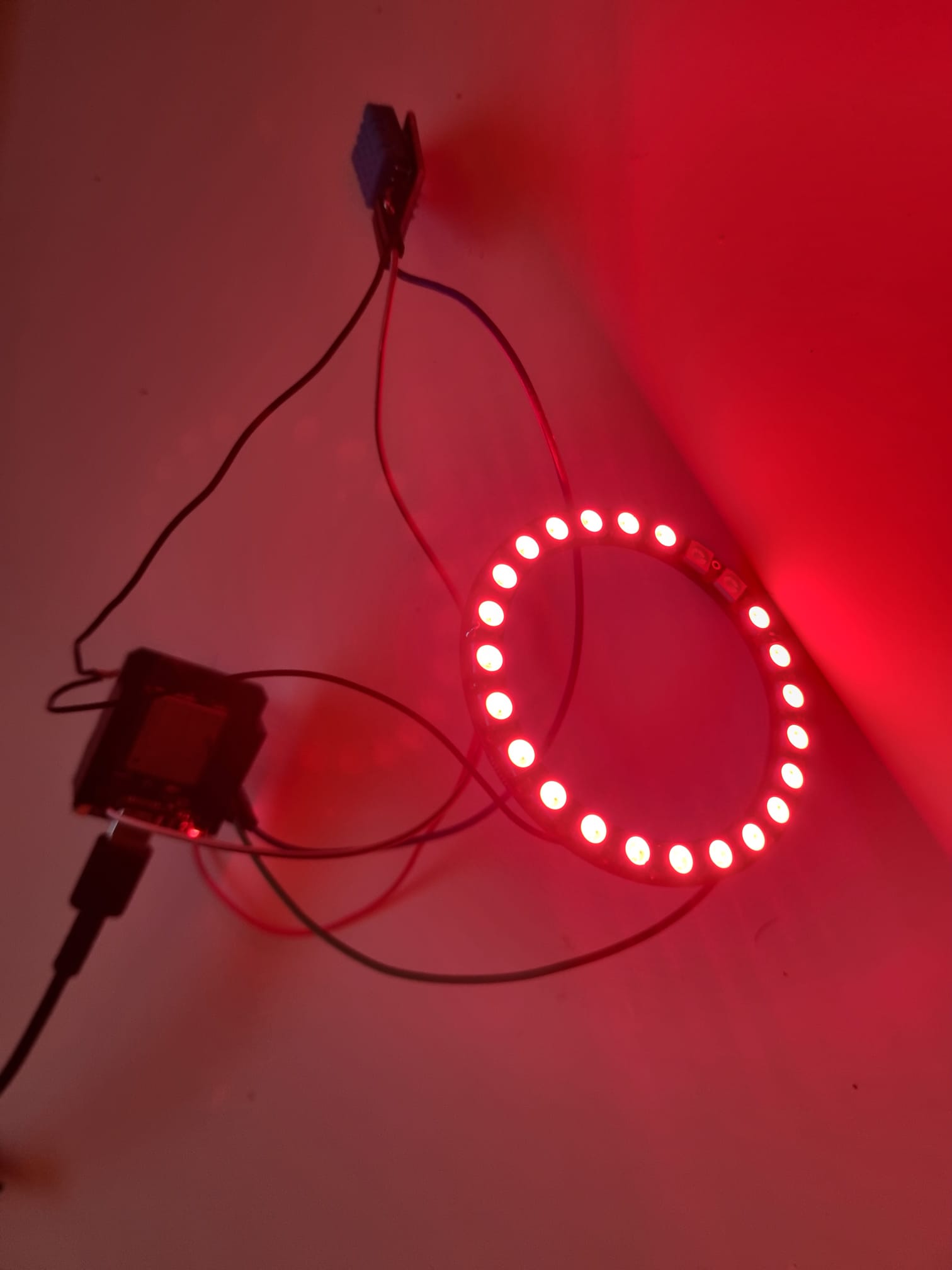

Die Idee: Bei einer idealen Zimmertemperatur zwischen 20 und 23 Grad leuchten die LEDs grün, darunter blau und darüber rot. Die Luftfeuchtigkeit wird prozentual angegeben: Bei zB. 50% Luftfeuchtigkeit sollen 12 der 24 LEDs leuchten.

Praktisch ist der Neopixel Ring an gpio16 angelötet, der Sensor an gpio 4. Power bekommt der Sensor über die 3.3V Schnittstelle, der Neopixel Ring über die 5V vcc Schnittstelle. Beide Bauteile sind am Ground angeschlossen.

Die Elektronik und der Code funktionieren, lediglich die Luftfeuchtigkeit konnte nicht bis 100% ausgereizt und getestet werden.

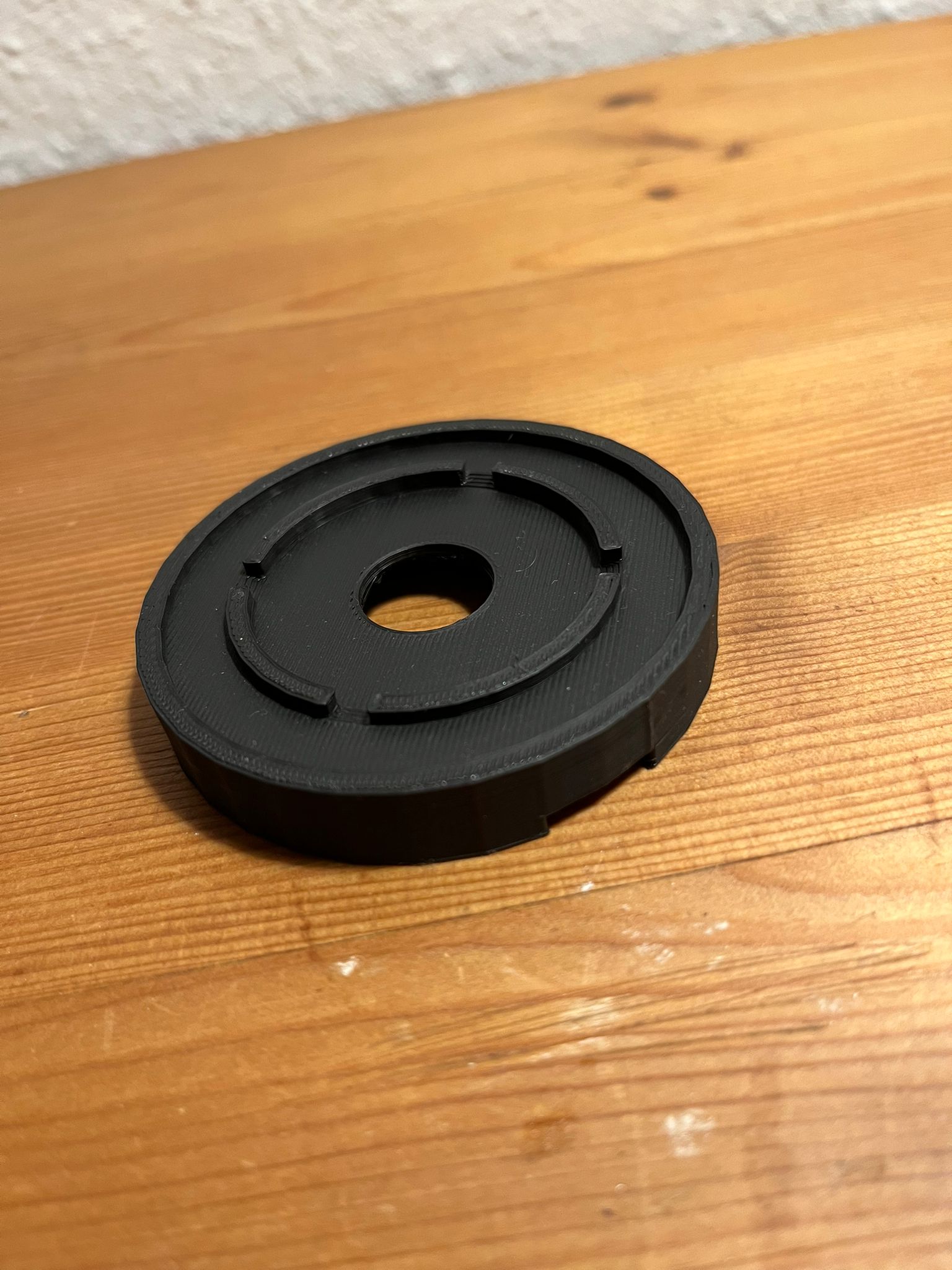

Das Casing für den Prototypen hat es leider nicht in eine finale, vorzeigbare Form gebracht. Die Idee hierzu war, den LED-Ring in eine Fassung zu legen und die verlöteten Kabel ins Innere des Modells zu leiten, wo der Controller eingebaut werden sollte. In der Mitte des LED Ring sollte der Sensor seinen Platz finden. Aus zeitlichen Gründen konnte keine passende Iteration gedruckt werden.
