Gruppe 4: Propeller with Toroidal Form

Material und Methode:
Für die Umsetzung wurde die 3D-Drucktechnik verwendet. Ausgangspunkt war ein Propeller, dessen Design angepasst wurde, um eine toroidale Flügelform zu integrieren. Diese Änderung sollte die Flugstabilität erhöhen und die Luftverwirbelungen reduzieren. Zusätzlich wurde der Zugstab mit einem Haken versehen, um den Start des Propellers zu erleichtern und die Handhabung zu verbessern.
Das Modell wurde in einer Slicing-Software vorbereitet, Parameter wie Schichthöhe, Infill-Dichte und Druckgeschwindigkeit optimiert und anschließend auf einem FDM-3D-Drucker gefertigt.

Beobachtung und Ergebnisse:
Der gedruckte Propeller zeigte ein gleichmäßiges Flugverhalten und ließ sich mithilfe des Haken-Griffs effizient starten. Die Änderungen an der Flügelform und dem Zugmechanismus führten zu einer verbesserten Benutzererfahrung bei gleichzeitig reduziertem Materialeinsatz.

• Abbildung 1: Gedrucktes Spielobjekt – Propeller mit integriertem Haken-Griff.

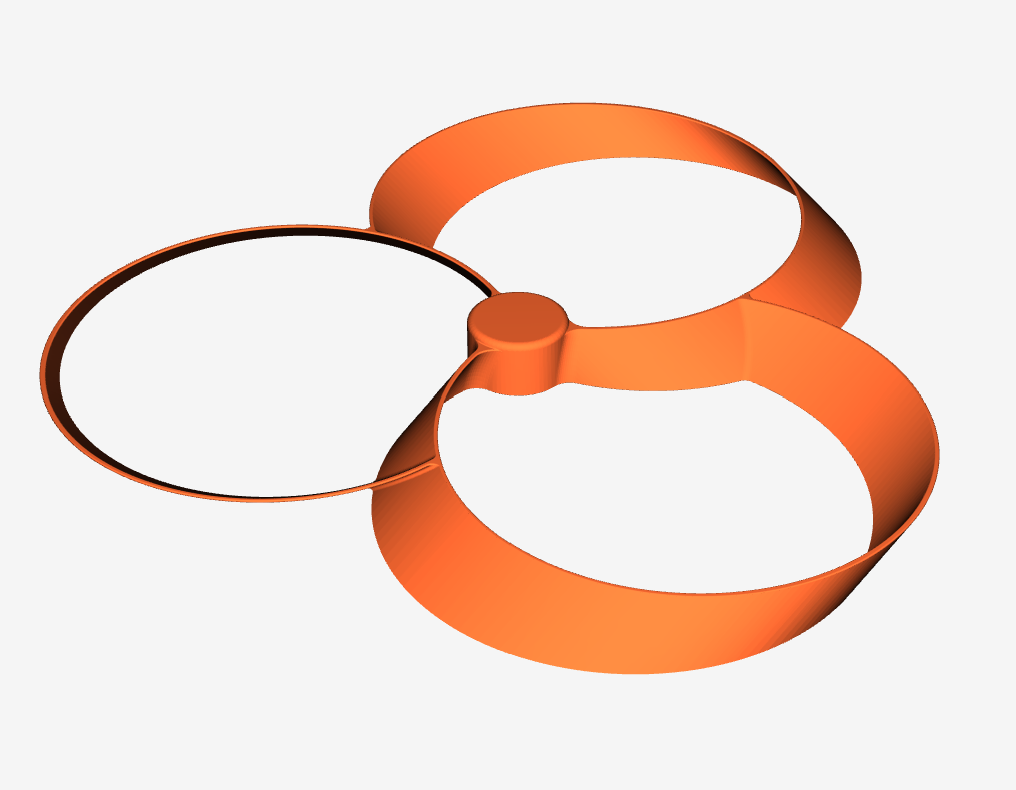

• Abbildung 2: Darstellung der modifizierten toroidalen Flügelform im 3D-Modell.

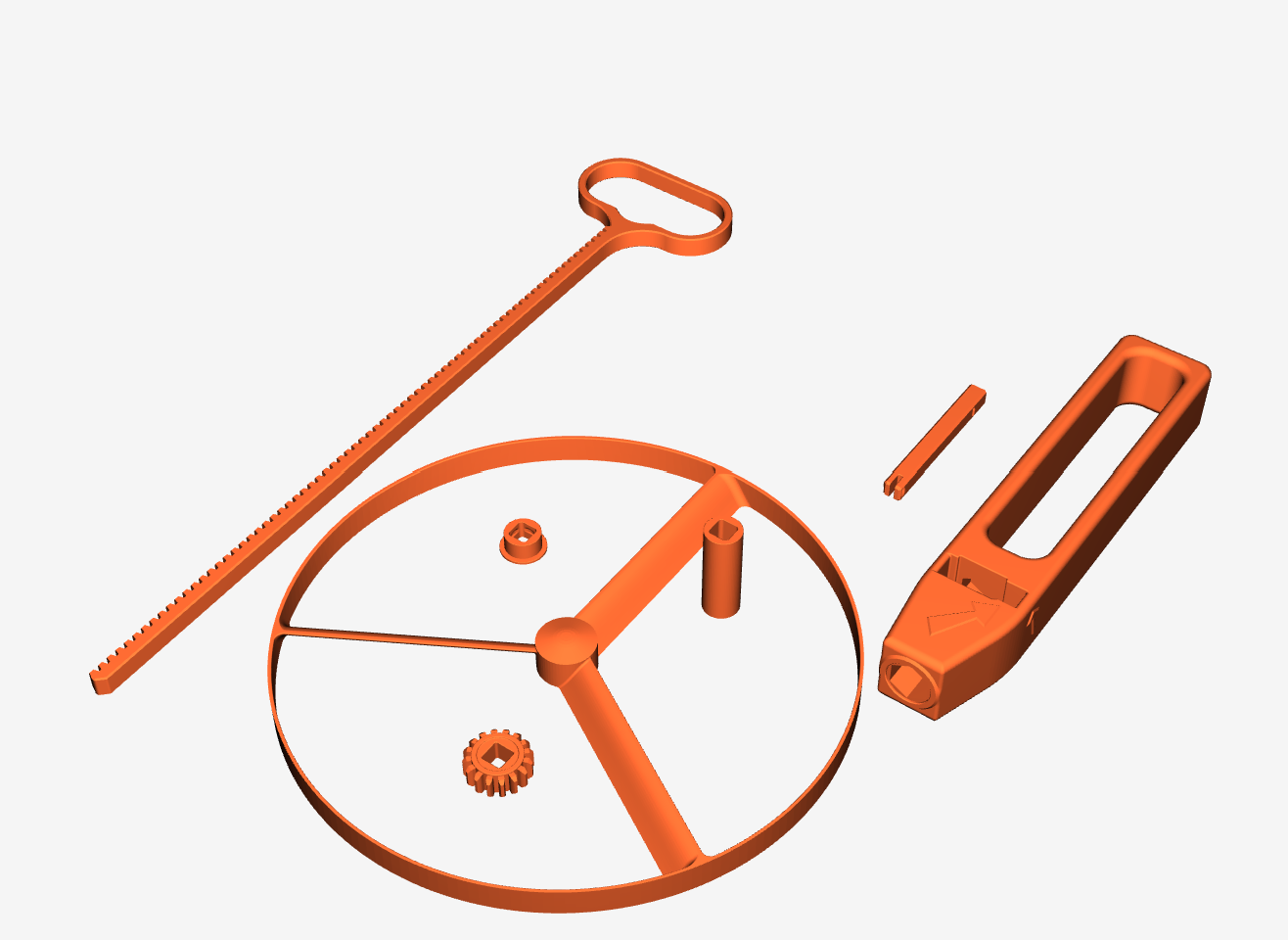

• Abbildung 3: Weitere Ansicht des 3D-Modells mit sichtbarer Struktur des Propellerkörpers.

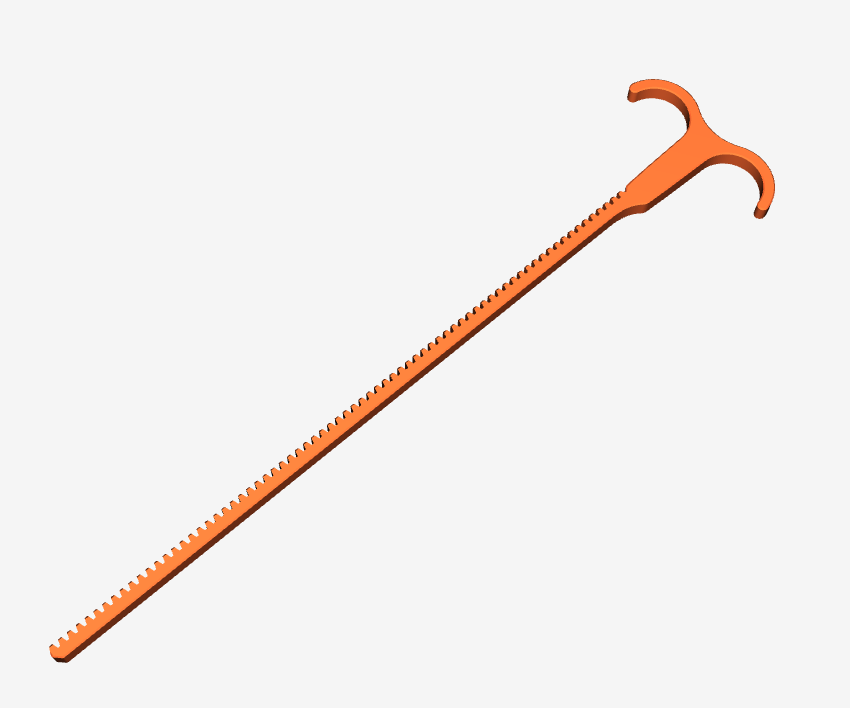

• Abbildung 4: Zugstab mit Haken, konstruktive Anpassung zur verbesserten Bedienbarkeit.
